視爵光旭推出ColdLED冷屏技術，推動顯示產業可持續發展
發布時間: 2024-06-12 10:51
當前全球面臨著日益嚴峻的能源危機，對節能環保的需求也日益迫切，可持續發展已成為各行各業亟需考慮和解決的問題。LED顯示行業同樣面臨著節能減排的發展要求。
在這一背景下，視爵光旭自主研發的ColdLED冷屏技術，采用高效的散熱設計、高效能LED芯片、先進封裝技術和高性能電源，實現超低屏溫運行，功耗節省50%以上，為L(zhǎng)ED顯示領域帶來了新的突破。
01. PCB設計，散熱性能大幅提升
ColdLED冷屏技術的核心之一是PCB設計的創新布局。
通過優化器件布局，使散熱更加均衡，此外在布線上建立有完整的參考平面，有效降低線路阻抗，減少熱量產生，從而達到冷屏節能的效果。
02. 高效能LED芯片-RGB倒裝共陰LED
倒裝芯片(Flip Chip)
發光效率高、散熱性好、可靠性高
RGB倒裝共陰LED的發光效率高達40%，是常規LED發光效率的2倍以上

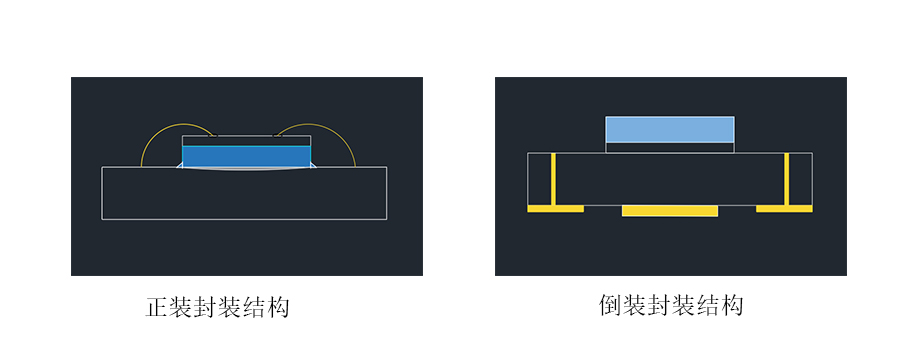

正裝封裝結構VS倒裝封裝結構
LED傳統芯片正裝封裝觸點少，散熱面積少，無額外的散熱設計，容易導致溫度偏高。
倒裝芯片(Flip Chip）由于芯片直接與封裝基板接觸，焊盤散熱面積更大，可以更好地散熱，此外，在晶元發光體增加散熱面積，有效提高發光效率，規避傳統正裝LED存在電極焊盤和引線擋光的問題，具有更加可靠的發光效率和高效的散熱性能。
采用共陰技術，有效控制溫升
溫度比常規屏減少40% 以上， 有效降低電量損耗
“共陰”與“共陽”是什么？

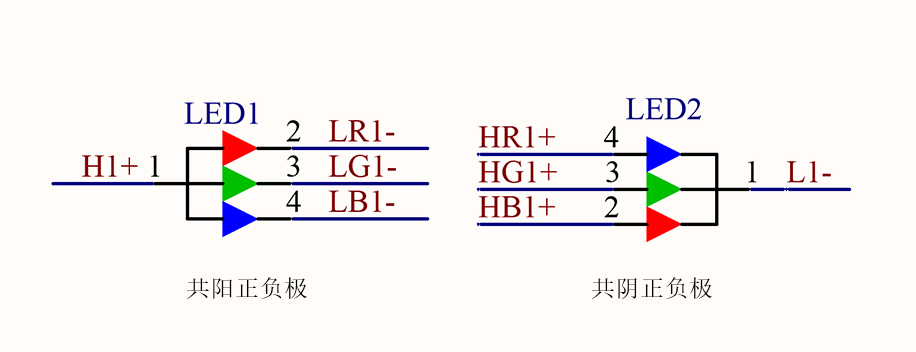

共陽正負極VS共陰正負極
?共陽顯示屏
共陽極是指單個LED通過其正極連接，由負極驅動； 而共陰極則是相反，是指單個LED通過其負極連接，由正極驅動。
?共陰顯示屏
在共陰極模式下，R、G、B芯片分別將電壓和電流精確分配給紅、綠和紅色二極管供電，電流通過二極管再到IC的負極。
發光原理：
紅光PN結結壓大約在1.8-2.2V，綠光和藍光大約在3.0-3.4V，只有當電壓＞PN結結壓時才能產生發光效果。
傳統的共陽LED顯示屏RGB LED以相同的電源供電，紅光正向電壓剩余，這就意味著多余的電壓在線路板上產生相應的熱量。
而共陰LED顯示屏?xí)鶕?jù)紅、綠、藍三顆芯片實際需要的電壓進行分開精準供電，可以有效降低電量損耗，減少熱量的產生。
03. 精細驅動IC，運行能耗更低
高精度的制程工藝
ColdLED冷屏LED采用低至60nm以下工藝制程的驅動IC，在集成電路的精細度上有了顯著提升，這意味著在相同的芯片面積內，可以集成更多的電子元件，同時先進的制程技術使得芯片本身的功耗大幅降低，單位面積的驅動性能提升30%以上
高集成的行列驅動IC
控制度更精準，協調度更高
采用行列驅動方式的高集成度驅動IC，行和列之間的協同工作更加高效，大大提高了控制的精度和系統的協調性能。
顯示屏驅動IC的精細度對于顯示效果和功耗有著重要影響，更精細的電路設計和更高的集成度意味著在同樣的性能下，驅動IC所需的能量更少，芯片控制距離更短，產生熱量更低，實現更低的功耗。
04. 高性能電源，工作效率≥92%
此外，視爵光旭與供應商聯合開發了高性能電源，帶來更高效率的電源解決方案，這款電源的工作效率高達92%以上，顯著超越了市面上同類產品的常規標準（85%-88%），實現了能量的最大化利用，同時極大地減少了熱量產生，為設備的穩定運行提供了有力保障。
Cold冷屏技術集成五大應用優勢
1. 超低屏溫，觀看體驗更舒適
在相同間距相同亮度條件下，常規LED屏表面溫度高達60℃，冷屏LED產品的表面溫度，與人體表面溫度持平，沒有熱感，長時間近距離觀看的使用體驗感更加舒適。
2. 高效節能，減耗50%+
LED屏幕發熱量小，日常使用平均功率＜100W/㎡，綜合測算1㎡的LED屏，一年能省600多度電(14H/天*365天)，顯著降低運行功耗。
3. 出色畫質，顯示效果更穩定
低溫運行，優化LED熱模式效果，提供更加出色的色彩表現和對比度，畫質更加細膩，為用戶帶來更好的視覺體驗。
4. 運行穩定性高，故障率更低
冷屏技術為顯示屏創造了低溫環境，保證了產品在各種環境下的穩定運行。
5. 使用壽命更長
冷屏技術降低屏幕的工作溫度，減少了因高溫導致的屏幕老化、損壞等問題，延長了屏體的使用壽命。
視爵光旭自主研發的ColdLED冷屏技術已廣泛應用于WT、WPmk2、DBmk2(Ultra)、Xmk2 (Ultra)、ARmk2、RS等多款產品中，這些產品憑借其出色的顯示效果、低功耗和舒適的體驗等優勢，在市場上受到了廣泛的青睞。
作為可持續發展理念的積極踐行者，視爵光旭一直致力于環保節能，在2019年，推出了全球首個低碳環保模塊化顯示屏“碳減屏”產品，為行業開創了新標桿。
多年來，視爵光旭持續在技術研發上進行升級和創新，ColdLED冷屏技術的成功應用，顯著降低了設備的運行成本，提升產品性能，同時推動了整個產業鏈的可持續發展，為行業的綠色轉型提供了強有力的技術支持。
視爵光旭具有強大的供應鏈整合能力和自主研發開拓協同能力，與產業鏈上下游企業、供應商等建立了緊密的合作關系，共同推動技術創新和產品升級，實現產業資源合理整合和優化，推動產業鏈向高端化、綠色化、智能化方向發展。
